主頁 > 產品介紹 > 汽車新能源教學設備 > 比亞迪電動汽車底盤實訓臺 2025-05-04

[規格型號]：	DB-QC54
[產品名稱]：	比亞迪電動汽車底盤實訓臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

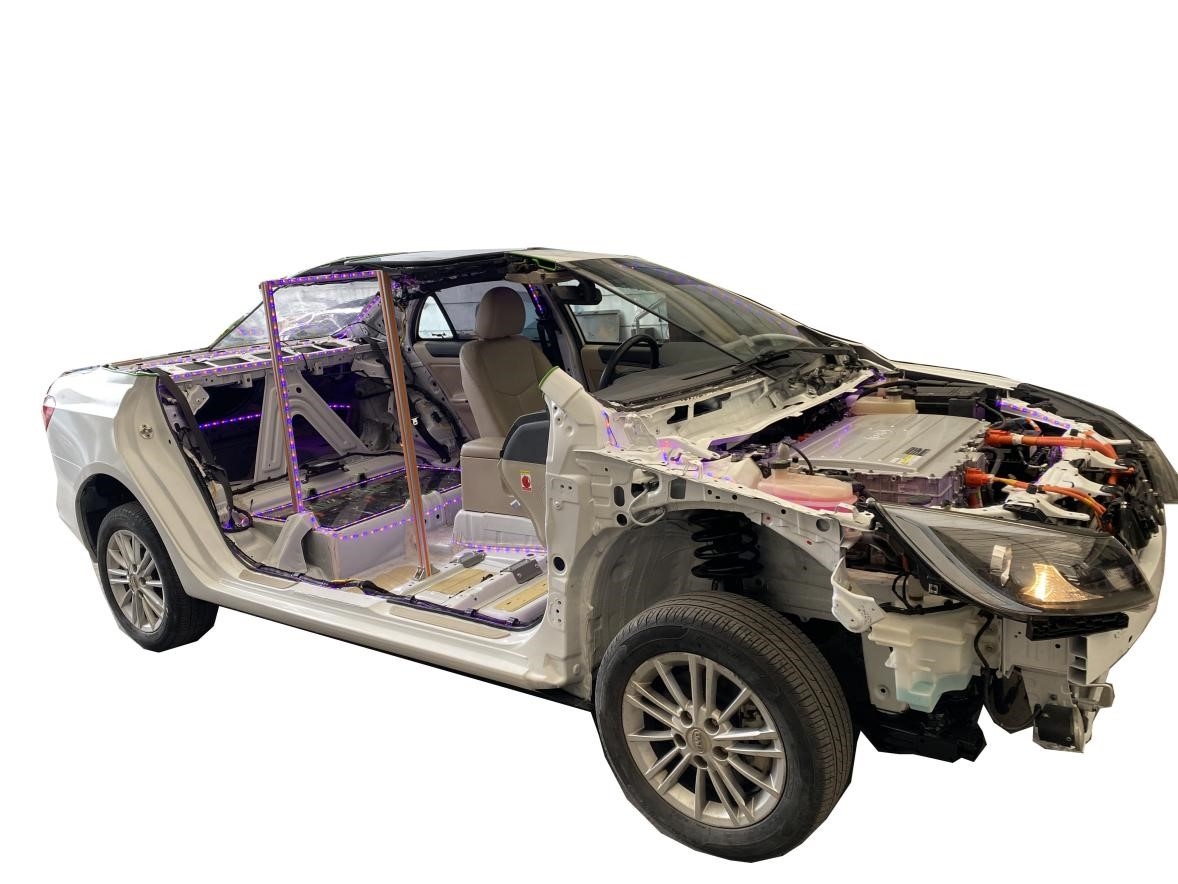

DB-QC54 比亞迪電動汽車底盤實訓臺

汽車實車部件構造，進行鈑金上部剖解。
留置實車驅動及懸掛系統，以原車布局進行回位完整。
包括底盤懸掛系、轉向系、傳動系、制動系等系統，能正常動態演示各系統工作情況。
可完成汽車底盤拆裝與檢測維修實訓項目。
(二）結構組成
實車懸掛系、轉向系、傳動系、制動系等系統；輔助燈光示教系統，設備使用說明書。
(三）功能特點
1．懸掛系拆裝與檢測。
2．轉向系拆裝與檢測。
3．傳動系拆裝與檢測。
4．制動系拆裝與檢測。
5.動力系統的拆裝檢測。
6．汽車底盤綜合實訓。
7．燈光系統點綴，模擬主要電信號運動。

(四)(舊比亞迪E5純電動汽車)純電動汽車實訓整車技術參數要求：
續航里程：400km
快充時間：1.5小時
電池電壓：604.8V
車身尺寸：4680*1765*1500
最高車速130KM/H
變速箱1檔固定傳動比
最大馬力217.6馬力
最大功率(kW)160
最大扭矩(N•m)310

★要求配備汽車新能源汽車綜合仿真軟件
系統設計依據要求:
系統依據《新能源汽車故障檢修與保養教材》標準，采用多媒體課程演示技術研制，以直觀、生動的動畫、視頻等形式對故障檢修和保養工藝進行說明講解，以實現對工藝標準的深刻理解和掌握。
教學任務與內容要求1:
1.車輛無法啟動故障的出現原因：車輛上電啟動工作原理；車輛無法啟動故障現象；原因分析；
2.車輛無法啟動故障的排除方法：車輛無法啟動故障處理流程；注意事項；車輛無法啟動故障檢測方法（整車控制器端ST啟動信號；中央控制保險盒ST保險；點火鑰匙啟動；三合一預充控制電源（#941）使能；預充繼電器控制#1815（J10）；EVCY輸出#8105預充控制24V；預充接觸器是否正常工作；預充接觸器前后端電壓是否正常；檢查動力電池總電壓，檢查預充電阻，50歐姆；三合一主接觸器控制信號#917；主接接觸器控制繼電器#1813（J11）；主接觸器是否正常工作；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求2:
1.除霜機不工作故障的出現原因：除霜機的工作原理；原因分析；注意事項；
2.除霜機不工作故障的排除方法：除霜機不工作故障處理流程；除霜機不公的故障檢測方法(除霜機高壓輸入端電壓；除霜機高壓保險通斷；除霜機高壓接觸器電壓；除霜機接觸器線圈控制電壓；使能控制保險電壓；除霜使能開個電壓；除霜機溫控開關電壓；除霜機風機端電壓；除霜機保險電壓；除霜風風機開關電壓；除霜風機電機電壓；除霜機加熱器電阻阻值；)
3.故障恢復的判斷標準：修復判定
教學任務與內容要求3:
1.BMS不工作故障的出現原因：BMS主控板工作原理；BMS不工作故障現象；原因分析；
2.BMS不工作故障的排除方法：BMS不工作故障處理流程;BMS不工作故障檢測方法（BMS主控板工作電源；蓄電池電源24V；BMS控制線路及接插件；儀表有無動力電池信息；BMS主控板CAN線電阻，儀表CAN線電阻；BMS主控板工作狀態）；故障修復；
3.故障恢復的判斷標準：修復判定
教學任務與內容要求4:
1.BMS通訊故障的出現原因：電氣工作原理；BMS通訊故障現象；原因分析；注意事項；
2.BMS通訊故障的排除方法：BMS通訊故障處理流程，BMS通訊故障檢查操作（BMS正常工作；BMS工作電源；儀表繼電器；儀表電池保險；BMS通訊線；BMS主控與儀表線束；BMS工作狀態；BMS主控板內部故障；儀表顯示動力電池信息）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求5:
1.無法充電故障的出現原因：電動汽車的充電原理；無法充電故障現象；原因分析；注意事項；
2.無法充電故障的排除方法：無法充電故障處理流程，無法充電故障檢修方法（BMS主控工作電源；充電儀表繼電器；充電機24V；充電常電保險；BMS主控與充電機通訊；BMS通訊線束；故障修復；充電接觸器；充電繼電器；充電接觸器；充電接觸器保險；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求6:
1.電機通訊故障的出現原因：電機通訊工作原理；電機通訊故障現象；原因分析；
2.電機通訊故障的排除方法：電機通訊故障處理流程；注意事項，電機通訊故障檢測方法（電機控制低壓電源輸入端電壓；中央電器盒保險；電機控制器低壓電源插件；電機控制器與整車控制器通訊線路對車體阻值；電機控制端插件與整車控制器插件、線；CANAH、CANAL通訊終端電阻阻值及電壓值；測量整車及電機控制器端CANH、CAHL之間電阻值；CANA1與CANNA2分別對地電壓值約2.3V；電機控制器內部電源、通訊控制電路板；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求7:
1.空調電器故障的出現原因：空調電器的工作原理；空調電器故障現象；原因分析；注意事項；
2.空調電器故障的排除方法：空調電器故障處理流程；空調電器故障處理方法（空調控制器面板端電壓；保險盒空調低壓保險；空調中央保險電器盒；DCDC輸出保險100A；壓縮機控制器控制端電壓；壓縮機控制器電源保險；壓縮機控制器電源繼電器；AC開關的通端；空調壓縮機動力電源；空調高壓保險30A；壓縮機控制器動力輸出電源；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求8:
1.絕緣報警故障的出現原因：電控原理；絕緣報警故障現象；原因分析；注意事項；
2.絕緣報警故障的排除方法：絕緣報警故障處理流程，絕緣報警故障處理方法（動力電池組總正總負絕緣阻值；動力電池箱高壓連接線、插件；單個動力電池包絕緣阻值；三合一控制器絕緣阻值；接觸器輸入回路、控制元件；接觸器輸出回路、控制元件；各負載絕緣阻值（含輸入線路），負載回路、包括電源輸入線；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求9:
1.DC/DC故障的出現原因：DC/DC工作原理；DCDC故障現象；原因分析；注意事項；
2.DC/DC故障的排除方法：DC/DC故障處理流程；DC/DC故障處理方法（DC/DC轉換器高壓輸入端電壓；DC/DC接觸器；DC/DC高壓保險；NTC熱敏電阻；DCDC轉換器低壓控制電源（使能#199）；儀表與前倉線束轉接頭；DC/DC轉換器輸出端電壓；更換三合一；正極低壓保險；正極與低壓蓄電池連接點；）
3.故障恢復的判斷標準：修復判定
系統技術路線要求
在教學設計上，每個單元精心設計了故障的出現原因，排除方法，判定標準等內容，在媒體設計上，以動畫和視頻技術為主，以更好地實現情境性與過程性。以便操作者循序漸進地得到訓練。
本系統做到了認識與實踐相結合，操作與指導相結合的方針，具有很強的職業性、情景性、過程性。

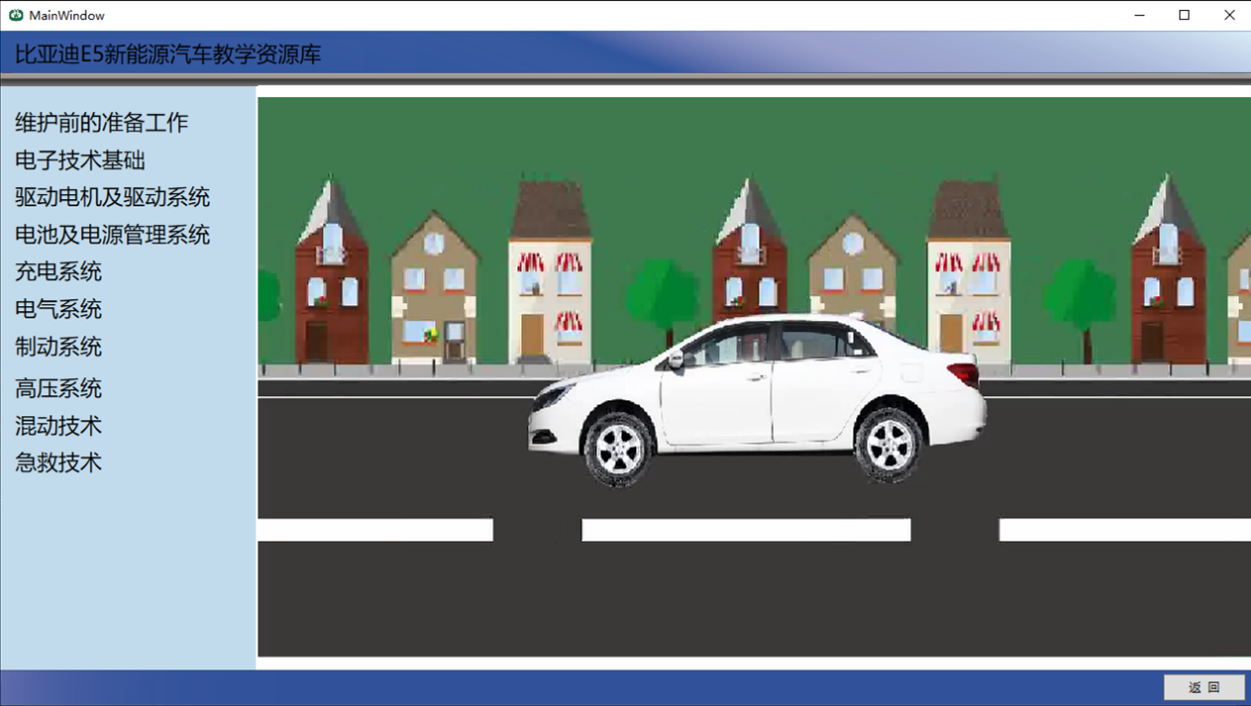

比亞迪E5新能源汽車教學資源庫
1、概述：
本課程軟件針對新能源汽車動力系統理論教學開發，采用二維動畫的模式進行展示，方便理解，是一款新能源汽車主要原理教學基礎課程軟件；

2、課程軟件特點
本課程軟件采用多級目錄式設計開發，使用方便可快速定位所需知識點，極大的方便教師的教學；采用圖文混排技術、flash等不同形式展現新能源汽車動力系統的重點教學內容，促使學員更容易理解吸收相關知識，達到輔助教學的目的。
3、新能源汽車教學資源庫內容包括：

課程名稱	具體內容	課程名稱	具體內容

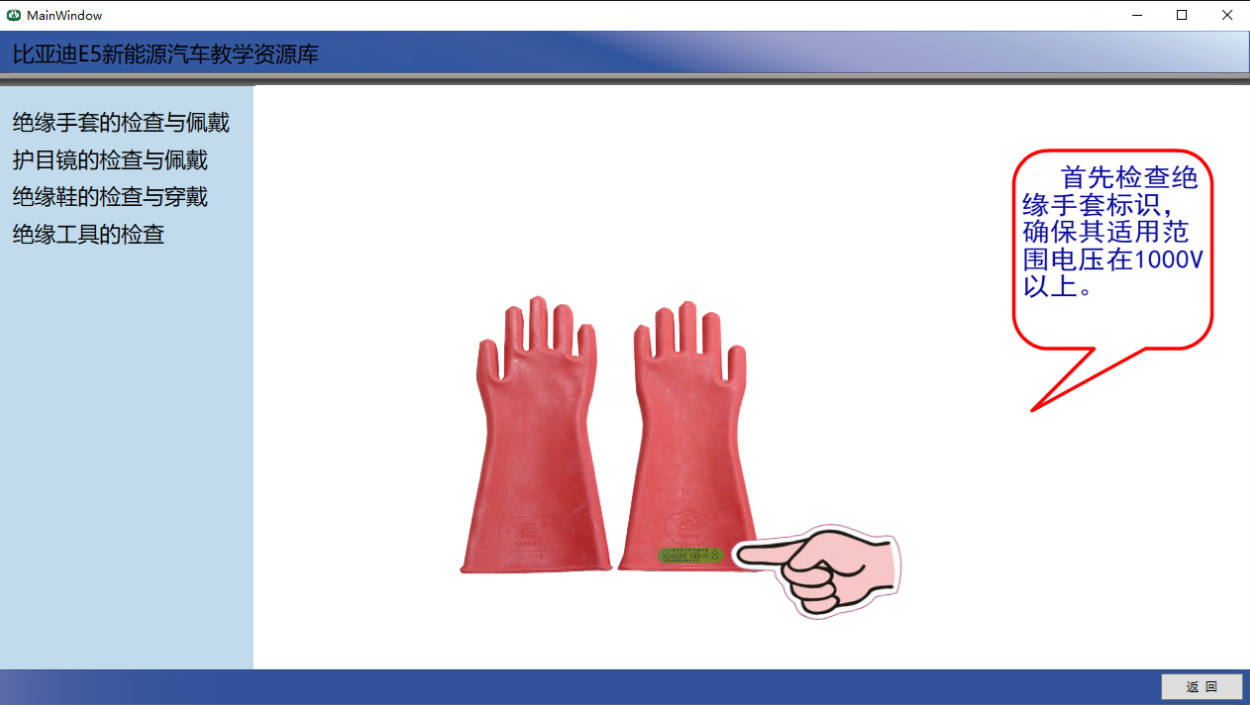

維護前的準備工作	絕緣手套的檢查與佩戴		MH-Ni蓄電池工作原理
	護目鏡的檢查與佩戴		鉛酸蓄電池充放電特性
	絕緣鞋的檢查與穿戴		質子燃料電池工作原理
	絕緣工具的檢查		電池與電池管理系統簡述
電子技術基礎	全波整流電路		動力電池的功用
	IGBT原理	充電系統	充電系統
	電磁感應原理		交流充電電路原理
	橋式整流電路原理		直流充電電路原理
	二極管特性		慢充充電流程
	半波整流電路		充電連接邏輯
	DC/DC轉換器工作原理		慢充邏輯演示
驅動電機及驅動系統	驅動電機系統動畫		充電機使用方法
	定子繞組檢測	電氣系統	電動水泵的作用
	開關磁阻電機原理		漏電傳感器功用
	感應電機檢測		安全帶離心鎖原理
	新能源汽車傳動系統		點火式預緊器原理
	永磁同步電機更換		防盜系統結構
	永磁同步電機檢測		防盜系統原理
	感應電機原理		儀表指示燈認知
	電動汽車驅動系統原理		蓄電池拆裝
	電機工作原理		直流繼電器工作原理
	電動機及冷區系統檢修	制動系統	ABS系統原理
	電機控制器檢修	制動系統	ABS系統概述
	開關磁阻電機檢測	高壓系統	高壓系統能量流動
	驅動電機冷卻系統		E5高壓控制安全
	三相交流同步電機3D展示		高壓互鎖插頭工作原理
電池及電池管理系統	動力電池3D展示		高壓互鎖系統故障原理
	電池管理系統框圖		高壓電控總成拆卸
	磷酸鐵鋰電池充放電特性	混動技術	FCEV混合驅動技術
	磷酸鐵鋰電池工作原理		質子交換膜電池原理
	鎳氫電池充放電特性		質子交換膜電池結構
	鉛酸蓄電池原理		增程式電動汽車
	三元鋰電池充放電特性		燃料電池混合驅動系統
	三元鋰電池原理	急救系統	心肺復蘇方法
	電動車電流和電壓監測	急救系統	觸電救助方法

友情提示：

1、貨品驗收：閣下收貨時請檢查比亞迪電動汽車底盤實訓臺的貨品外觀，核實比亞迪電動汽車底盤實訓臺的數量及配件，拒收處于受損狀態的比亞迪電動汽車底盤實訓臺；

2、質保：頂邦將為閣下提供比亞迪電動汽車底盤實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對比亞迪電動汽車底盤實訓臺的免費維修，超出條件承諾時提供對比亞迪電動汽車底盤實訓臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌谋葋喌想妱悠嚨妆P實訓臺選型錯誤或比亞迪電動汽車底盤實訓臺購買數量錯誤，造成比亞迪電動汽車底盤實訓臺的退換貨要求，將不被接受；

4、貨期：比亞迪電動汽車底盤實訓臺的發貨期為參考值，如您需要了解比亞迪電動汽車底盤實訓臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對比亞迪電動汽車底盤實訓臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關比亞迪電動汽車底盤實訓臺的咨詢。
