立體倉庫模型，AGV小車模型
2025-03-18 07:12
DB-GJD45 立體倉庫、AGV小車
一、概述：立體倉庫、AGV小車是針對機電一體化教學的要求而研制的，裝置集PLC、伺服電機、吸盤、三維位置控制技術于一體的教學實訓系統。通過傳感器信號采集，PLC編程，對伺服電機、電磁閥進行較復雜的開關量控制、位置控制、時序邏輯控制，實現對機械手行程范圍內任一位置物體的抓、移動、存放功能。可培養學生的復雜動作編程能力。本裝置也適用于機械制造及自動化、自動化、電手自動化、電手工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《檢測與轉換技術》等課程開設實訓課。
本裝置采用型材桌及伸縮式抽屜結構，全開放式布局且具有設故排故單元，可充分鍛煉學生系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。
二、設備特點：

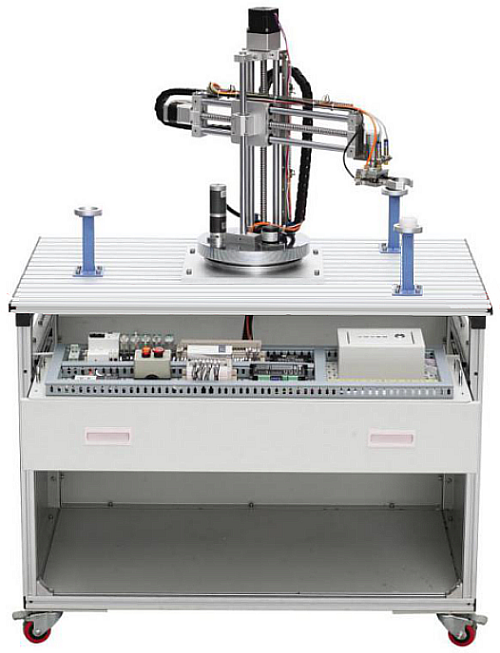

1、機械手實訓裝置由實訓桌（型材結構）、旋轉底座、三維(X、Y、Z)運動機械及電手控制等六部分組成。三維運動機械部分采用滾珠絲杠傳動和齒輪傳動相結合的模塊化結構。具備底盤旋轉、手臂升降、手臂伸縮、吸盤旋轉四個自由度控制的功能，可實現在一定范圍內物體的抓取控制，用于實現定位功能。
2、PLC可選用西門子西門子主機為S7-SMART ST40 PLC；內置數字量I/O（24路數字量輸入/16路數字量輸出）；
3、裝置設有黃、綠、紅及急停等控制按鈕，方便操作者編寫機械手各種控制功能；設有急停開關可供學員使用，防止損壞設備。
三、技術參數：
1、輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2、手源：0.2Mpa～0.55Mpa
3、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4、裝置容量：＜0.5kVA
5、外形尺寸：600*800*800mm
四、裝置組成
| 序號 | 部件名稱 | 技術參數 | 數量 | ||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 從站裝配桌 | 尺寸(長寬高)：≥600*800*800mm桌面用于擺放各個摸塊，安裝工業機器人等，桌體抽屜用于安裝電氣元件，桌面由鋁型材、桌體由鈑金材料結構組成�？刂泼姘灏惭b工業級按鈕，控制按鈕須采用工業級按鍵設計，設置有“啟動、停止、復位、單機、聯機、急停”等控制功能與對應指示燈顯示組成。 | 1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 旋轉碼垛機 | 運動部分采用精密電動旋轉臺與交流伺服系統控制，物料的取送采用真空吸盤實現，運動機構采用高精密的滾珠絲桿，可將物料盒精準的放置于每個倉位。 | 1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 立體倉庫 | 倉位上有與物料盒規格大小一致的凹槽，便于物料盒的存儲和精準定位，每倉位均安裝有檢測傳感器，可實時反應倉位的存儲狀態； | 1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 立庫信息執行軟件 | 友好的人機交互界面；堆垛機運行方式自由選擇：?jiǎn)我蛔鳂I(yè)方式（純?nèi)∝�、純存貨）；�?fù)合作業方式；庫位任意指定；堆垛機運行的速度、加速度在安全范圍內自由設定；堆垛機運行位置信息以圖形形式實時動態顯示；堆垛機運行狀態信息、作業信息顯示；堆垛機運行速度信息實時檢測，并以曲線圖的形式予以顯示；堆垛機運行速度信息將以曲線圖的形式進行“歷史”記載；自動故障報警和查詢；與下位控制PLC的通信管理。 | 1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 5 | AGV小車 |
|
1套 | ||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 電腦桌 | 型材框架結構 | 1臺 | ||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 靜音氣泵一臺 | 工作電源AC220V±10% 50Hz，輸入功率0.68kW，公稱容積24L | 1臺 |
