太陽能實驗箱，太陽能光伏試驗箱
2024-07-11 06:18 在我們的日常生活中，太陽能無疑是最為廣泛且無所不在的能源。然而，你是否曾經想過如何更深入地了解太陽能的工作原理和潛力？讓我們一起進入太陽能實驗箱，探索和發現這個奇妙的世界。
第一段：太陽能實驗箱的介紹
太陽能實驗箱是一種特殊的設備，它可以幫助我們理解太陽能的工作原理并展示其潛力。這個實驗箱通常包含一系列組件，如太陽能電池板、電池、燈泡和其他電子元件。通過這些組件，我們可以直觀地觀察到太陽光如何轉化為電能，并體驗到太陽能的魅力。
第二段：太陽能實驗箱的使用
使用太陽能實驗箱非常簡單。首先，將太陽能電池板安裝在實驗箱上。然后，當太陽光照射到電池板上時，電池板會開始吸收光能并將其轉化為電能。這種轉化的過程可以通過實驗箱內的燈泡或其他電子元件來直觀地顯示出來。這不僅可以幫助我們理解太陽能的工作原理，還可以讓我們看到太陽能如何轉化為我們?nèi)粘Ｉ钪谐Ｓ玫碾娔堋?br /> 第三段：太陽能實驗箱的教育價值
太陽能實驗箱不僅具有科研價值，還有著重要的教育價值。通過使用這個實驗箱，學生可以直觀地理解和掌握太陽能的基本原理和應用。此外，太陽能實驗箱還可以幫助培養學生的科學探究能力和創新思維。因此，無論是在學校還是在家庭，太陽能實驗箱都是一個值得投資的工具。
DB-TYN20 太陽能實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
本系統是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
一、產品介紹：
DB-TYN20 太陽能實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
二、裝置功能
本系統是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
三、技術參數
1、太陽能電池組件：
太陽能實驗箱是一種特殊的設備，它可以幫助我們理解太陽能的工作原理并展示其潛力。這個實驗箱通常包含一系列組件，如太陽能電池板、電池、燈泡和其他電子元件。通過這些組件，我們可以直觀地觀察到太陽光如何轉化為電能，并體驗到太陽能的魅力。
第二段：太陽能實驗箱的使用
使用太陽能實驗箱非常簡單。首先，將太陽能電池板安裝在實驗箱上。然后，當太陽光照射到電池板上時，電池板會開始吸收光能并將其轉化為電能。這種轉化的過程可以通過實驗箱內的燈泡或其他電子元件來直觀地顯示出來。這不僅可以幫助我們理解太陽能的工作原理，還可以讓我們看到太陽能如何轉化為我們?nèi)粘Ｉ钪谐Ｓ玫碾娔堋?br /> 第三段：太陽能實驗箱的教育價值
太陽能實驗箱不僅具有科研價值，還有著重要的教育價值。通過使用這個實驗箱，學生可以直觀地理解和掌握太陽能的基本原理和應用。此外，太陽能實驗箱還可以幫助培養學生的科學探究能力和創新思維。因此，無論是在學校還是在家庭，太陽能實驗箱都是一個值得投資的工具。

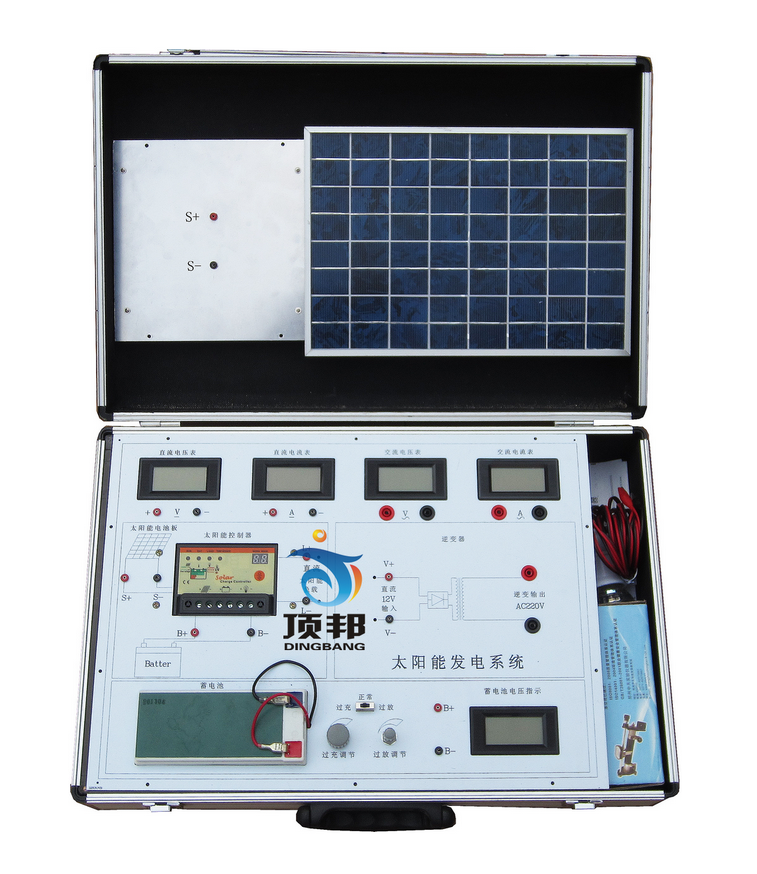

DB-TYN20 太陽能實驗箱
DB-TYN20 太陽能實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
本系統是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
一、產品介紹：
DB-TYN20 太陽能實驗箱是面向職業院校實驗教學需求研制，幫助學生理解太陽能光伏發電原理，學習太陽能光電轉換的實際工程應用。
二、裝置功能
本系統是一個太陽能光伏供電系統，通過它可以為太陽能電池、控制器和正弦波逆變器工作原理提供一個實用的教學、試驗、演示平臺。其工作流程是先由太陽能電池組件將太陽能轉換為低壓直流電能，再通過控制器對12V蓄電池充電，同時也對后面的逆變器供電，逆變器將12V直流電轉變?yōu)?20V交流電，供給各種負載使用。
三、技術參數
1、太陽能電池組件：
| Pm | 10W |
| Vmp | 18.0V |
| Imp | 0.56A |
| Voc | 22.30 |
| Isc | 0.60A |
2、蓄電池容量：12V/7AH（干性)
3、太陽能控制器
額定輸出電壓、電流：12V/2A;
蓄電池過充保護：14.40±0.2V，恢復13.8±0.2V
蓄電池過放保護：10.80±0.2V，恢復12.5±0.2V
兩種輸出模式：普通開/關模式、光控開/關模式
4、逆變器
額定輸入電壓：10~15V
額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V
輸出波形：正弦波
額定輸出功率：150W
低壓關斷：9V~10V
過壓關斷：14.5~15.5
溫度保護：≥65℃
轉換效率：>90%
保護功能：過載、過壓、短路、低壓、高溫、反接
5、輸入電壓：AC220V/50Hz
6、工作環境：0℃~40℃，≤85%RH
7. 尺寸：46 CM *35 CM *16CM
8. 重量：約10KG
四、實驗內容
1、太陽能電池光伏能量轉換實驗
2、環境對光伏轉換影響實驗
3、太陽能電池直接負載實驗
4、控制器工作原理實驗
5、控制器的過沖保護實驗
6、控制器的過放保護實驗
7、控制器的兩種輸出模式實驗
8、逆變器的低壓保護實驗
9、逆變器的過壓保護實驗
10、逆變器輸出實驗
11、太陽能光伏系統電器負載實驗
12、光伏控制型太陽能系統發電實驗
3、太陽能控制器
額定輸出電壓、電流：12V/2A;
蓄電池過充保護：14.40±0.2V，恢復13.8±0.2V
蓄電池過放保護：10.80±0.2V，恢復12.5±0.2V
兩種輸出模式：普通開/關模式、光控開/關模式
4、逆變器
額定輸入電壓：10~15V
額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V
輸出波形：正弦波
額定輸出功率：150W
低壓關斷：9V~10V
過壓關斷：14.5~15.5
溫度保護：≥65℃
轉換效率：>90%
保護功能：過載、過壓、短路、低壓、高溫、反接
5、輸入電壓：AC220V/50Hz
6、工作環境：0℃~40℃，≤85%RH
7. 尺寸：46 CM *35 CM *16CM
8. 重量：約10KG
四、實驗內容
1、太陽能電池光伏能量轉換實驗
2、環境對光伏轉換影響實驗
3、太陽能電池直接負載實驗
4、控制器工作原理實驗
5、控制器的過沖保護實驗
6、控制器的過放保護實驗
7、控制器的兩種輸出模式實驗
8、逆變器的低壓保護實驗
9、逆變器的過壓保護實驗
10、逆變器輸出實驗
11、太陽能光伏系統電器負載實驗
12、光伏控制型太陽能系統發電實驗
