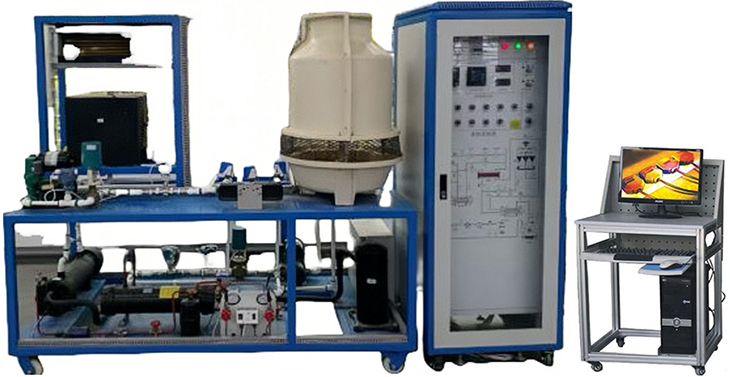

熱工學綜合實驗裝置，熱工學綜合實驗臺
2024-06-29 06:39熱工學綜合實驗裝置
一、產品描述
熱工學綜合實驗裝置是根據課程教學大綱要求而研制，能開設熱力學基本定律、工質基本熱力性質及能量有效轉換等實驗項目，通過實驗使學生掌握相關熱工參數的測試方法。適合動力、機械類相關專業《工程熱力學》、《傳熱學》、《熱工學》等課程的實驗教學設備。
二、技術性能：
1、輸入電壓：三相五線AC380V±10% 50Hz
2、工作環境：溫度-5℃～+40℃ 相對濕度＜85%（25℃）
3、設備容量：＜30kVA
三、系統組成：
實驗設備主要由實驗操作系統、信號采集與測控系統、電氣控制系統三大部分組成。
1、實驗操作系統主要包括壓縮機制冷循環系統、冷凝管特性測試系統、蒸發管特性測試系統、冷卻塔及冷卻水循環系統等。實驗操作系統配備谷輪3HP半封閉水冷機組一套，中央空調室內風機盤管一套，模擬鍋爐熱水循環系統一套。
2、信號采集與測控系統
Ø絕壓傳感器：測量檢測量熱器內部以及壓縮機吸氣口與排氣口的壓力
Ø質量流量計：測量系統中制冷工質的質量流量
Ø電磁流量計：用來測量系統中冷卻水以及冷凍水的流量
Ø風速傳感器：觀測系統中冷卻塔進風口、風機盤管出風口的風速
Ø溫度變送器：觀測系統壓縮機吸/排氣、冷卻塔進/出水口、冷凝器制冷劑出口等中各點溫度
Ø功率控制器：控制實驗系統中電加熱絲的加熱功率，得到實驗所需要的恒溫?zé)崴?br /> Ø溫度顯示儀：顯示系統中熱水箱及量熱器內部的溫度，同時輸出控制信號控制功率變送器的輸出功率。
Ø電動調節閥：調節系統中冷卻水和冷凍水的流量
Ø功率測量儀：測量壓縮機、量熱器加熱管及熱水箱加熱管的實時功率。
四、實驗項目：
1、制冷系數測量
2、換熱器溫差傳熱作功能力損失測定
3、冷卻塔性能實驗
4、蒸發器性能測試
5、冷凝器性能測試
6、風機盤管空調器制冷量的測試
