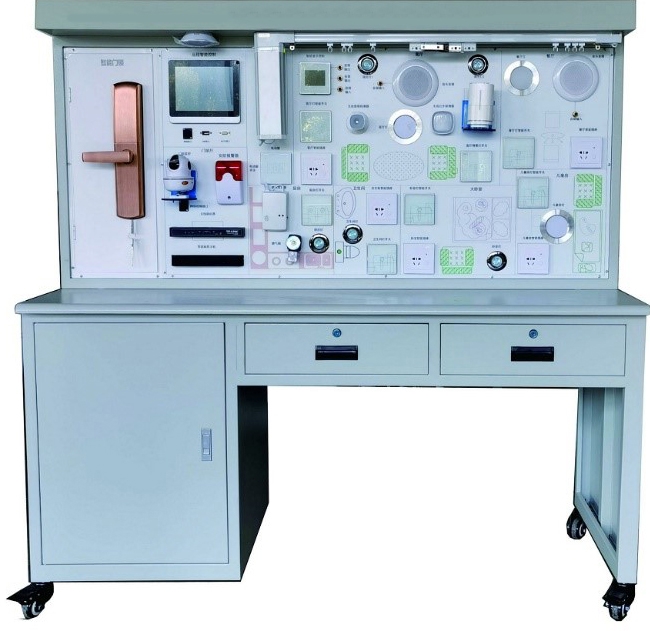

智能家居系統實訓裝置，智能家居實訓平臺
一、智能家居系統應用實訓設備系統概述：
智能家居系統應用實訓裝置主要采用zigbee無線通訊技術來實現家居智能化控制，Zigbee是一種新興的近程、低速率、低功耗的無線網絡技術，主要用于近距離無線連接。具有低復雜度、低功耗、低速率、低成本、自組網、高可靠、超視距的特點。主要適合應用于自動控制和遠程控制等領域，可以嵌入各種設備。ZigBee就是一種便宜的、低功耗、自組網的近程無線通訊技術。主要用于消費電子、能源管理、家庭自動化、建筑自動化和工業自動化等專業。隨著物聯網的興起，此設備是現代智能居家系統最具代表之一，提供良好的教學設備實訓平臺。
規格尺寸 1600 mm×700mm×1800mm、
1、用于ZigBee基本的傳感數據采集與輸出控制實驗APP客戶端互聯網控制。
2、智能家居電器安防管理系統 模擬智能家居應用，通過軟件對產品模塊進行管理
3、智能庭音樂系統，可通過管理平臺進行遠程遙控，開啟與關閉音樂設備，播放想聽的音樂和音量的大小調節等。
4、系統分區管理，模擬三室一廳包函廚衛等智能照明，安防，空調，電視，音樂，等家電的控制與監控。
5、智能照明系統
智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，最主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。
6、智能電器控制系統
智能電器控制系統，是對電器進行智能控制與管理的系統，智能電器控制系統，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，實現對家電的集中無線遙控、定時開關控制及遠程控制，實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。
★7、智能電源管理系統
1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件。
2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；
3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；
4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關
5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；
6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率
8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關
9）APP軟件可以給電表設備進行電量充值。
10）通過APP可以把設備分享給其他成員
11）APP軟件的操作會實時的同步到電源管理終端
三、功能實訓
1.APP遠程控制操作實訓
2.實時控制監控實訓
3.智能照明操作實訓
4.無線遙控操作實訓
5.場景控制操作實訓
6.集中控制操作實訓
7.家電控制操作實訓
8.電動窗簾操作實訓
9.家居安防模塊的連接實訓
10.手機控制等實訓
四、主要配置
| 序號 | 設備名稱 | 單位 | 數量 | 規格/技術參數 |
| 1 | 智能家居主控模塊 | 個 | 1 | 工作電源DC24，500mA |
| 2 | 網絡交換機 | 個 | 1 | |
| 3 | 窗簾控制器 | 個 | 1 | 單路 |
| 4 | 家居安防模塊 | 個 | 1 | 門磁、紅外、瓦斯、煙感報警輸入 |
| 5 | 調光模塊 | 個 | 1 | 客廳調光 |
| 6 | 燈光模塊 | 個 | 1 | 2路 220V1A |
| 7 | 信號轉發器模塊 | 個 | 1 | 收發 |
| 8 | 觸摸屏監控中心 | 臺 | 1 | 安卓系統、平果系統， |
| 9 | 遙控器 | 個 | 1 | TV133C |
| 10 | 智能功放模塊 | 個 | 1 | |
| 11 | 功放音箱 | 個 | 1 | |
| 12 | 無線監控 | 個 | 1 | BK-G2.5 |
| 13 | 漏電開關 | 個 | 1 | 16A |
| 14 | 五孔插座 | 個 | 1 | |
| 15 | 風機 | 個 | 1 | DC12V |
| 16 | 串口線 | 個 | 1 | 一公一母 |
| 17 | 聲光報警 | 個 | 1 | |
| 18 | 智能門鎖 | 把 | 1 | |
| 19 | 主控智能網關 | 個 | 1套 |
