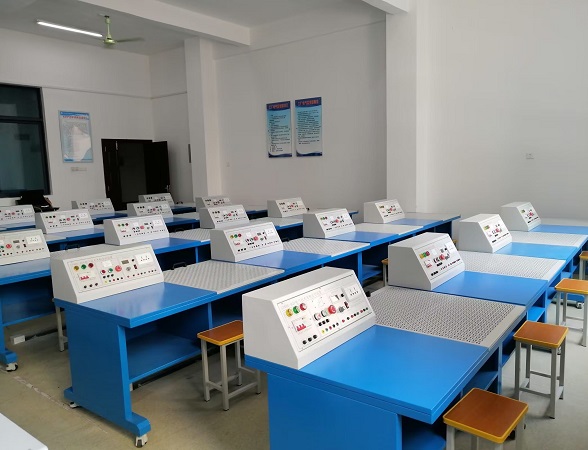

電氣技術實訓臺,電氣技術考核實訓裝置
2022-09-29 12:52
二、實訓裝置特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備實訓電源，即可以學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有短路保護等功能，使用安全可靠。
三、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、工作溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、網孔板尺寸：660×600mm
5、外形尺寸：約1300mm×700mm×280mm
6、移動腳輪：100*60mm
四、實訓臺配置
1、公共部有：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、實訓桌為鐵質雙層亞光密紋噴塑結構，造型美觀大方，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路
六、實訓項目所需元器件清單
| 序號 | 名 稱 | 型號與規格 | 數 量 |
| 1 | 單相電度表 | DD862-2 | 1 |
| 2 | 單相閘刀開關 | HK8 | 1 |
| 3 | 拉線開關 | 4A/250V | 1 |
| 4 | 平燈頭 | 6A/250V | 2 |
| 5 | 園形插座 | T3-10 | 1 |
| 6 | 電流互感器 | LQG-0.5 | 1 |
| 7 | 墻壁開關座 | 86型 | 2 |
| 8 | 聲控開關 | 118-B30 | 1 |
| 9 | 低壓斷路器 | DZ108-20/10 | 1 |
| 10 | 螺旋式保險盒 | RL1-15/3A | 3 |
| 11 | 直插式保險盒 | RT14-20/2A | 2 |
| 12 | 交流接觸器 | CJX2-0910 | 3 |
| 13 | 輔助觸頭 | F4-22 | 3 |
| 14 | 熱繼電器 | R16B-20/3 | 1 |
| 15 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 |
| 16 | 時間繼電器座 | PF-083A | 1 |
| 17 | 3H鐵殼按鈕 | LA10 2H | 2 |
| 18 | 行程開關 | LX9-222 | 2 |
| 19 | 行程開關 | LX9-001 | 2 |
| 20 | 倒順開關 | K03-15 | 1 |
| 21 | 日光燈管 | Y210RR25/10W | 1 |
| 22 | 鎮流器 | 13W | 1 |
| 23 | 日光燈座 | 2 | |
| 24 | 大功率電阻 | 3 | |
| 25 | 二極管 | 1 | |
| 26 | 接線端子排 | JF5-2.5/5 | 5 |
| 27 | G形導軌 | 1 | |
| 28 | 走線槽 | 2米 | |
| 29 | 螺絲 | 90 | |
| 30 | 螺絲刀 | 2 | |
| 31 | 尖嘴鉗 | 1 | |
| 32 | 剝線鉗 | 1 | |
| 33 | 三相鼠籠異步電動機 | 380V/Y/△180W | 1 |
| 34 | 實驗指導書 | 上海頂邦 |
1 |
